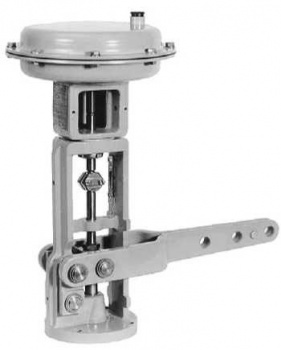

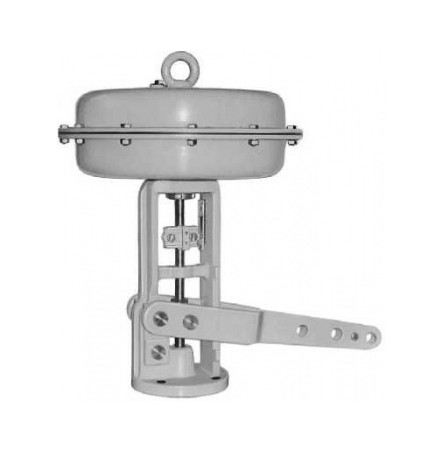

Пневматический регулирующий привод с поворотным рычагом тип 204-1 и тип 204-7

Модель:

T 8316

Артикул:

T 8316

Описание:

Применение: Пневматический мембранный регулирующий привод для регулирующих клапанов с вращающимся затвором, особенно, для регулирующих задвижек и жалюзийных клапанов.

Пневматические регулирующие приводы типа 3204-1 или типа 3204-7 состоят из рамы с встроенным поворотным рычагом и приводом типа 3271 или типа 3277 с тарельчатой мембраной и со встроенными пружинами (подробности по приводам см. типовой лист Т 8310 или Т 8311).

Регулирующие приводы имеют следующие характеристики:

• Незначительную высоту конструкции, высокое перестановочное усилие, большую скорость перемещения, различные диапазоны давления привода, в зависимости от количества пружин (от 3 до 12) и величины предварительного сжатия пружин.
• Изменение направления действия и изменение диапазонов установочного давления возможны без специального инструмента.
• Не требующие ухода шарниры с подшипниками скольжения без цветного металла.

Установка (навеска) пневматических или электропневматических позиционеров, магнитных клапанов и сигнализаторов конечных положений по DIN IEC 534 и NAMUR-рекомендациям.

Тип 3204-7 подходит для интегрированного монтажа позиционера (подробности см. по типовому листу Т 8355).
