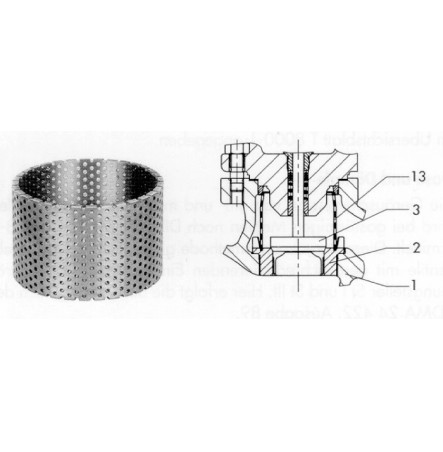

Делители потока для регулирующих клапанов ST I и St III

Модель:

T 8081

Артикул:

T 8081

Описание:

Применение: Элементы конструкции клапанов для снижения уровня шумов в проходных и угловых клапанов

Уровень шумов регулирующих клапанов подсоединенных к ним трубопроводов при работе с газами и парообразными средами определяется турбулентностью в зоне потока, протекающего через дроссельное сечение клапана. В случае кавитации уровень шума в значительной мере будет определяться ударными волнами, возникающими в зоне разрыва потока. Возможность уменьшить шум дает ступенчатое понижение давления с помощью многоступенчатого аксиального конуса (сравн. Т 8062).

В качестве средства снижения шумов особенно эффективны и недороги делители потока, которые в газообразных и парообразных средах сокращают свободный поток среды и ускоряют импульсное выравнивание в зоне смешивания. Кроме того, делители потока защищают корпус прибора.

Делители потока имеют следующие свойства:

• Эффективны, надежны и недороги, как конструктивные элементы для снижения уровня шума;
• Отклонения от номинальных значений характеристик только в диапазоне свыше 80% рабочего хода клапана;
• Снижение значений Kvs клапана до величин KvsI и KvsIII, указанных в типовых листах;
• Возможность установки в проходные клапаны типа 3241, 3251 и 3254; в угловые клапаны типа 3256, также как и в проходные клапаны регуляторов прямого действия;
• В паропреобразователях конструкции 280 делитель потока St III служит также для распыления и испарения холодной воды (см. обзорный лист Т8250).
