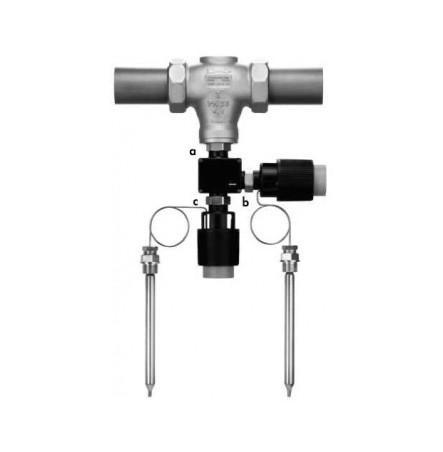

Регулятор температуры с двойным подводом (Do3 K) с ручным регулятором

Модель:

T 2176

Артикул:

T 2176

Описание:

Применение: Регулятор температуры с двойным подводом для монтажа дополнительного термостата, обеспечивающего воздействие дополнительных регулирующих величин.

Регулятор температуры с устройством ручного управления. Подсоединение к проходным и трёхходовым клапанам — G½ до G1 — Ду от 15 до 50; Ру 25.

Двойной подвод Do3 K и ручной регулятор

• в комбинации с регуляторами температуры Серии 43.
• Двойной подвод Do3 K. Устанавливается между клапаном и регулирующим термостатом. Он может быть использован для подключения не более двух регулирующих термостатов или регулирующих устройств, причём один подвод может использоваться для подключения ручного регулятора. У всех комбинированных регуляторов в рабочем режиме приоритет имеет бόльший сигнал.
• Ручной регулятор предназначен для ручного приведения в действие клапана. Ручной регулятор может устанавливаться либо непосредственно на клапане вместо регулирующего термостата, либо на двойном подводе Do3 K — соединение b.

Возможна поставка комбинированных регуляторов перепада давления (расхода) и температуры. Подробную информацию см. Типовые листы Т 3132.
